نحوه کارکرد کنتاکتور تک فاز کلید دار

1- در محصول Manual / Automatic Single Phase Contactor، زمانی که کلید در وضعیت Auto می باشد ، با برقرار شدن بوبین های A1 و A2 کنتاکتور jbh در حالت وصل قرار میگیرد و با قطع برق بوبین در وضعیت قطع قرار می گیرد.

2- زمانی که کلید در وضعیت I می باشد ، کنتاکت ها در وضعیت برقرار قرار میگیرند و با برق‌دار شدن بوبین های A1 و A2 کنتاکتور به حالت Auto برمی‌گردد مگر اینکه ضامن کلید در حالت قفل قرار گیرد.

3- زمانی که کلید در وضعیت O می باشد ،کنتاکت ها در وضعیت بی برق قرار می گیرند و با برقرار شدن بوبین های A1 و A2  هم تغییری در وضعیت کنتاکتور پدید نمی آید.

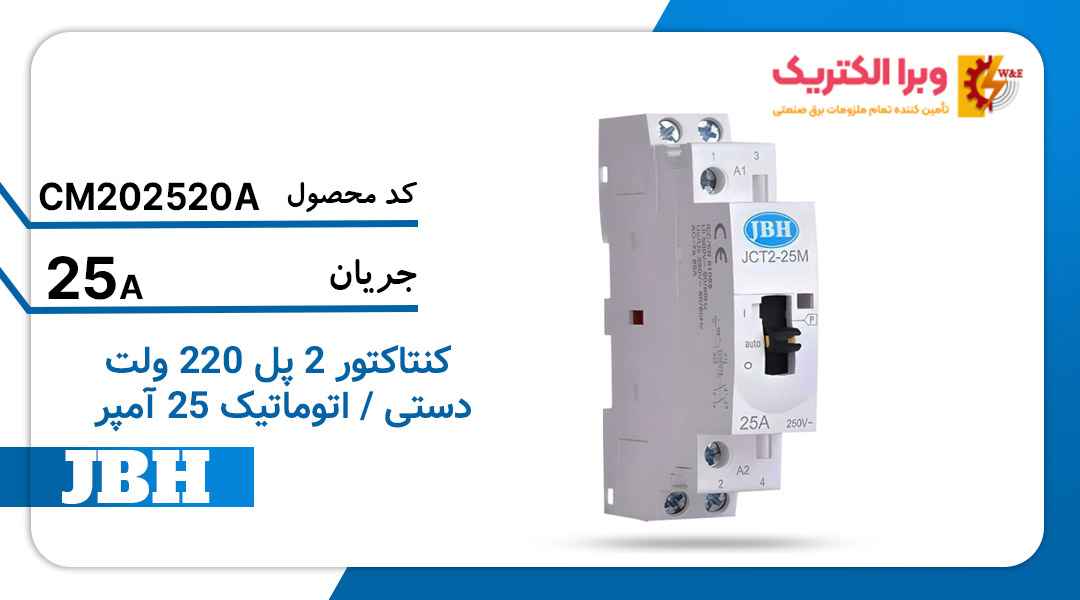

مزایای کنتاکتور تک فاز کلید دار jbh

2- امکان وصل به صورت دستی (مکانیکی) در حالت دائم کار عدم تحریک بوبین و کاهش گرما

3- امکان ریست از راه دور در حالت وصل دستی

4- داشتن قفل مکانیکی در حالت وصل

5- امکان قطع کنتاکتور به صورت دستی و عدم فرمان پذیری در این حالت که وضعیت سرویس نامیده میشود.

موارد کاربرد کنتاکتور تک فاز دستی اتوماتیک 25 آمپر JBH

1- خانگی : نصب در جعبه فیوز بعد از فیوز مینیاتوری جهت انجام قطع و وصل به صورت ریموت

2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق –  کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز) یخچال های ویترینی و فروشگاهی – پمپ های صنعتی – فن‌های خنک کننده

3- کشاورزی : انواع پمپ‌های کفکش و آبیاری (مصارف تکفاز)

4- مجتمع های مسکونی : (روشنایی عمومی و مشاعات و هوشمند سازی BMS )

5-  هتل ها (کلید قطع و وصل برق اصلی اتاق هتل با کارت)

6- مجتمع های ویلایی: پمپ های آب – استخرها و جکوزی

7- تابلوهای برق : بجای کنتاکتور سه فاز در مدارهای با مصرف کننده تکفاز

امکان خرید کنتاکتور تک فاز کلید دار (دستی) jbh و محصولات دیگر jbh مانند کنتاکتور تک فاز اتوماتیک از طریق همین سایت امکان پذیر است.

قابلیت‌های کنتاکتور تک فاز کلید دار

• دارای کلید قطع و وصل دستی
• قابلیت نصب روی ریل
• دارای نمایشگر قطع و وصل

نکات نصب کنتاکتور تک فاز کلید دار جی بی اچ

1- توصیه می شود جهت نصب و تنظیمات کنتاکتور تکفاز کلید دار دستی از فرد متخصص استفاده شود.

2- توصیه می شود قبل از کنتاکتور از یک عدد فیوز مینیاتوری استفاده شود.

3-  سیم های قدرت ورودی به ترمینال های 1 و 3 و سیم های قدرت خروجی به ترمینال های 2 و 4 متصل شود.

4-  سیم فرمان به ترمینال A1 و سیم نول به ترمینال A2 متصل شود.

5- جهت اتصال سیم به دستگاه کنتاکتور تک فاز دستی حتماً از سر سیم مناسب استفاده گردد.

6- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق می گردد.

مشخصات فنی کنتاکتور تک فاز کلید دار (دستی) jbh

• منبع ولتاژ: 180-250 Vac-
• دمای عملیاتی: -40 … +70 سانتی گراد
• فرکانس: 50 هرتز/60 هرتز
• مصرف برق: < 1.5W
• عمر الکتریکی: 100000 بار
• عمر مکانیکی: 1.000.000 بار
• استاندارد: IEC60947 – En 61095
• ولتاژ نامی عایق: 500 Vac
• درجه حفاظت: دستگاه IP40 در محفظه مدولار و فقط دستگاه IP20
• روش نصب: نصب ریل DIN
• گارانتی: 3 سال
• رطوبت: <95٪ در 55 درجه سانتیگراد
• دسته بندی : AC7-a
• زمان عمل: <300ms
• شرایط نصب: موقعیت نصب باید عمودی باشد و شیب در هر جهت نباید از ± 5 درجه تجاوز کند.
• "شرایط اضافه: ولتاژ را تحت شرایط عملیاتی (85٪ - 110٪) بکشید. ولتاژ آزادسازی (20٪ - 75٪) ما است."
