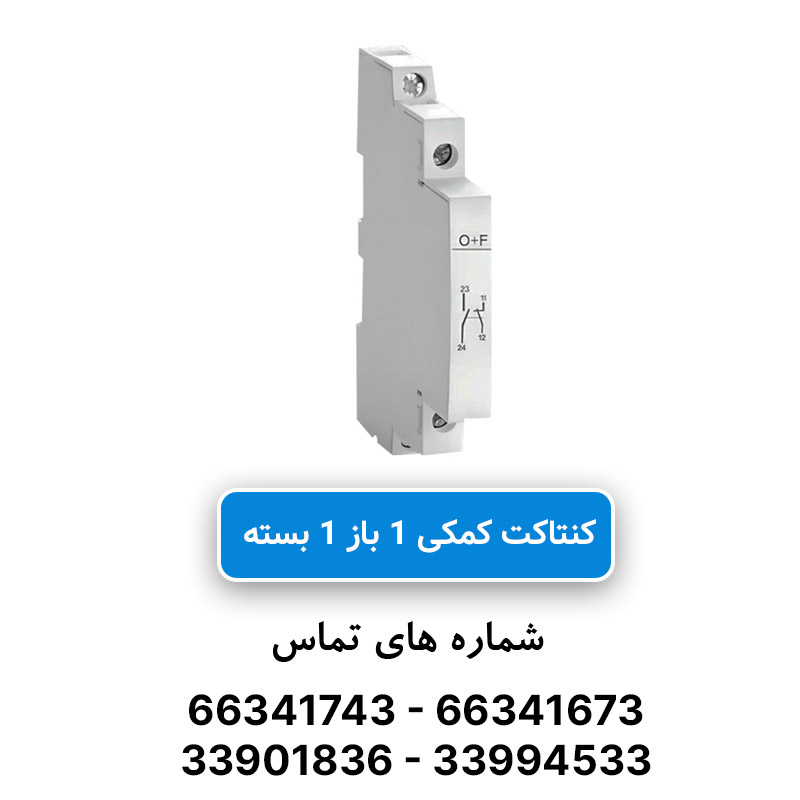

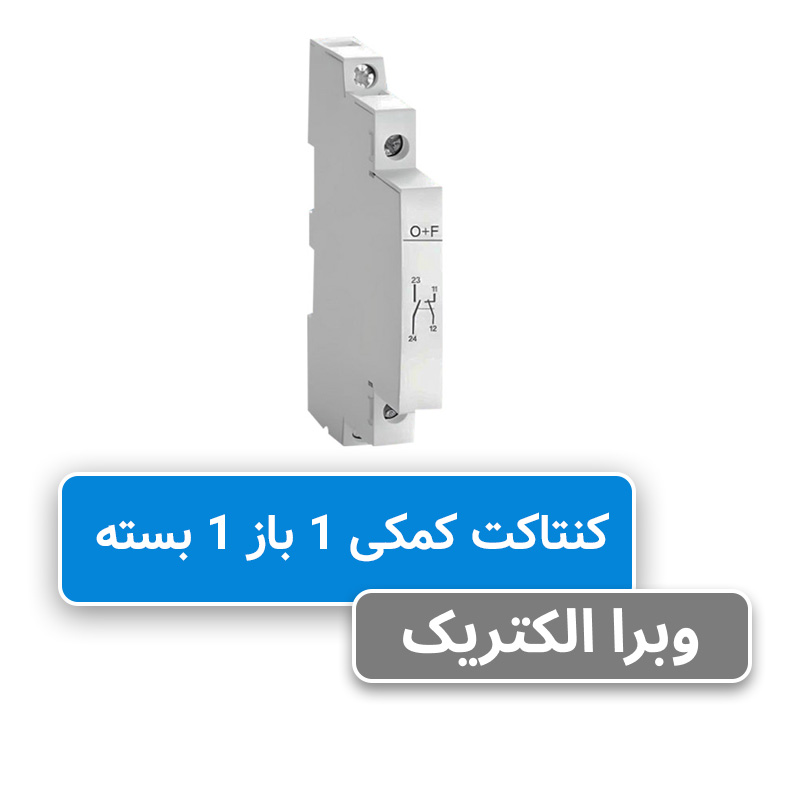

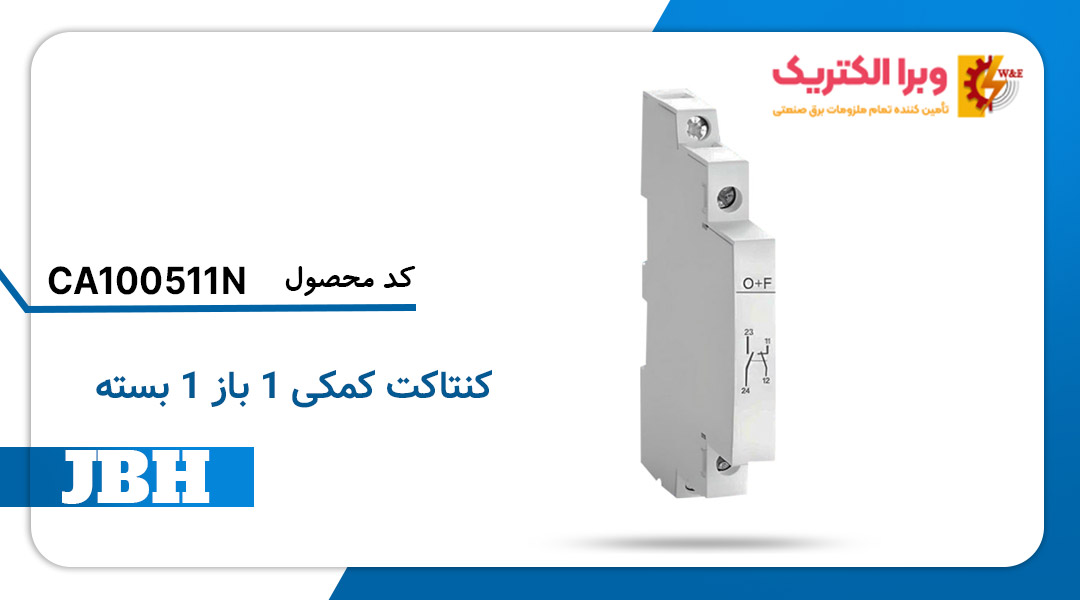

اکت کمکی کنتاکتور JBH در میان انواع کنتاکتور JBH، با یک کنتاکت باز و یک بسته مجزا به صورت بغل خور می باشد که در صورت نیاز به کنتاکت فرمان در کنار کنتاکتور ها نصب می شود. کنتاکت‌ کمکی کنتاکتور JBH نقش کنترلی داشته و عملکرد سیگنال‌های خروجی را فراهم می‌کند. از کنتاکت‌ کمکی کنتاکتور برای اتصال چند کنتاکتور به صورت سری استفاده می‌شود. همچنین از این کنتاکت‌های کمکی جی بی اچ برای اتصال ابزارهایی مثل رله به کنتاکتور اصلی استفاده می شود.

نکات نصب کنتاکت کمکی یک باز یک بسته JBH

1- توصیه می شود جهت نصب و تنظیمات محصول کنتاکت کمکی کنتاکتور jbh از فرد متخصص استفاده شود.

2- جهت نصب حتماً کنتاکتور می بایست در وضعیت قطع باشد.

3- کنتاکت کمکی حتما از سمت راست کنتاکتور می بایست نصب شود.

4- کنتاکت کمکی توسط چهار پین کنار کنتاکتور فیکس می گردد که برای جا انداختن ابتدا باید پین های پایین و سپس پین های بالایی جا بخورد.

5- برای باز کردن ابتدا باید پین های بالایی و سپس پین های پایینی جدا شود.

6-  جهت نیاز به استفاده از کنتاکت بسته از ترمینال های طبقه بالا (11 و12) استفاده شود.

7-  جهت نیاز به استفاده از کنتاکت باز از ترمینال های طبقه پایین (23 و24) استفاده شود.

8- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد.

9- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق می گردد.

مشخصات فنی کنتاکت کمکی کنتاکتور JBH

• عمر مکانیکی: 1.000.000 بار
• استاندارد: IEC60947 – En 61095
• ولتاژ نامی عایق: 500 Vac
• درجه حفاظت: دستگاه IP40 در محفظه مدولار و فقط دستگاه IP20
• روش نصب: نصب ریل DIN
• گارانتی: 3 سال
• رطوبت: <95٪ در 55 درجه سانتیگراد
• دسته بندی : AC7-a
• زمان عمل: <300ms
• شرایط نصب: موقعیت نصب باید عمودی باشد و شیب در هر جهت نباید بیش از 5± درجه باشد.
