معرفی انواع تابلو برق، اجزا و سیستم تهویه آن

تابلو برق شامل محفظه ای الکتریکی است که با هدف کنترل و توزیع برق، تمام تجهیزات الکتریکی را در بر می گیرد. در این مقاله از وبرا الکتریک با ما همراه باشید تا با صفر تا صد انواع تابلو برق، تجهیزات درونی و سیستم تهیه مناسب آن آشنا شوید.

تابلو برق چیست؟

تابلو برق (Electrical Enclosure) محفظه ای الکتریکی است که برای ایجاد سیستم برق رسانی در شبکه های مختلف از ساختمان های مسکونی تا انواع پروژه های صنعتی و عمرانی استفاده می شود. درون این تابلوها تجهیزات مختلفی وجود دارد که کنترل برق ساختمان و یا دستگاه های صنعتی به عملکرد این تجهیزات بستگی دارد.

تابلوها از نظر ساختمان به چند دسته ایستاده، دیواری، میزی، روکار و ... تقسیم بندی می شوند که کاربرد هر کدام از آنها با یکدیگر متفاوت می باشد. جنس تابلوهای برق بسته به نوع کاربرد و محل استفاده می تواند فلزی یا پلاستیکی باشد.

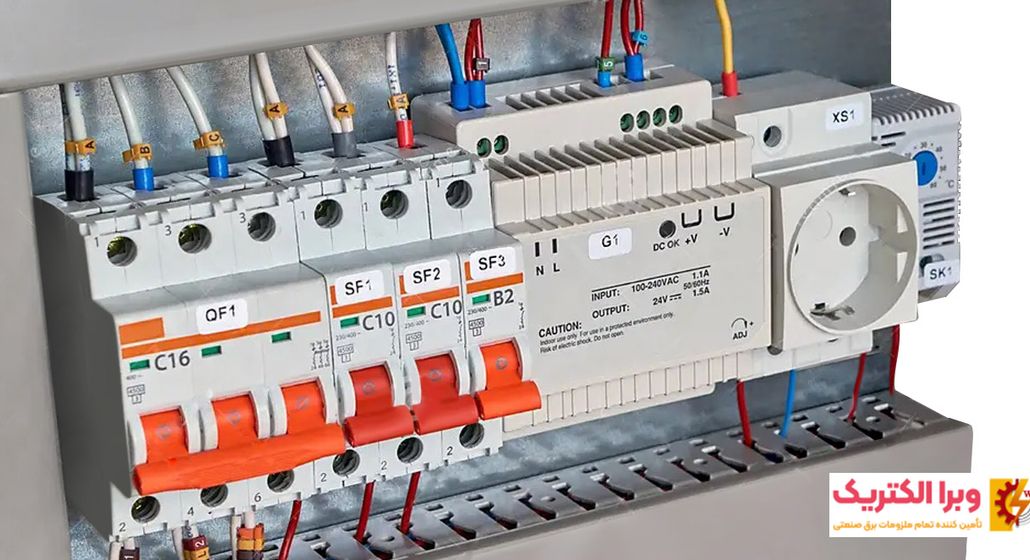

مهم ترین اجزای تابلو برق

با توجه به انواع تابلو برق و کاربرد هر کدام از آن ها، تجهیزات و قطعات مختلفی در این تابلوها وجود دارد. در ادامه برخی از اجزای تابلو برق خانگی و تابلو برق صنعتی را به شما معرفی می کنیم :

• بدنه تابلو برق : نگهدارنده اجزا

• انواع کلید : برای قطع و وصل مدار

• کنتاکتور : عامل قطع و وصل مدار فرمان از راه دور

• بی متال : برای فرمان قطع در اثر عبور جریان زیاد

• انواع رله : برای ارسال فرمان قطع یا وصل در اثر عوامل مختلف و خطاهای گوناگون

• ترانس جریان : برای کاهش یا افزایش جریان یا ولتاژ

• شینه و هادی : برای برقراری ارتباط بین تجهیزات

• تجهیزات اندازه گیری : برای محاسبه¬ی پارامترهای متغییر

• مقره : برای عایق سازی بخشی از قطاهات و یا هادی ها

• رله حفاظتی : به منظور تشخیص خطاهای موجود در مدار

• انواع ترمینال : به منظور برقراری اتصال میان برق توزیعی و برق ورودی

انواع تابلو برق

تابلو برق از نظر کاربرد، ولتاژ و محل نصب به دسته های مختلفی تقسیم می شود که شامل :

انواع تابلو برق براساس کاربرد :

از نظر کاربرد تابلوهای برق به دو نوع تابلو کنترل و تابلو توزیع تقسیم می شوند.

تابلو کنترل برق برای کنترل سیستم به کار می رود. این دسته از تابلو برق، با توجه به موارد مصرفی دارای تجهیزاتی می باشند که پارامترهای مشخصی را اندازه گیری کرده و براساس آن فرمان کنترل و حفاظت مناسب را صادر و در نهایت اجرا می کند.

از تابلو توزیعی برق نیز برای جمع آوری و توزیع برق استفاده می شود.

انواع تابلو برق براساس سطح ولتاژ :

از نظر سطح ولتاژ می توان تابلوها را به دو دسته تابلو برق فشار متوسط و تابلو برق فشار ضعیف تقسیم کرد.

تابلو برق فشار ضعیف : ولتاژ کاری تابلوی فشار ضعیف (LV) تا ۱۰۰۰ ولت می باشد. تابلو برق فشار ضعیف ترکیبی است از یک یا چند وسیله قطع و وصل فشار ضعیف (Switching Device) همراه با تجهیزات کنترلی، اندازه گیری، نشانگر، حفاظتی، تنظیم کننده و … مربوط به خود که نحوه ی کامل نصب و سوار شده و کلیه اتصالات الکتریکی و مکانیکی داخلی و قطعات ساختمانی را شامل می شود. ولتاژ نامی تابلو برق های فشار ضعیف معمولأ تا 690 ولت و ولتاژ سرویس تا 400 ولت می باشند.

تابلو برق فشار ضعیف معمولأ در دو نوع زیر ساخته می شود :

• تابلو برق ایستاده ثابت (Fix )

• تابلو برق ایستاده کشویی (Withdraw able)

این تابلوها معمولاً در راه‌انداز یا استارتر موتور، مرکز کنترل موتور، سوئیچینگ مدار ورودی، باس کوپلر، تغذیه مصرف‌کننده‌ها، حفاظت و... استفاده می شود.

تابلو برق فشار متوسط : ولتاژ کاری تابلو برق های فشار متوسط بین 1  تا 36 کیلو ولت می باشد. تابلوهای فشار متوسط عمدتاً در پست‌های برق مورد استفاده قرار می گیرند. اجزای اصلی تابلو برق فشار متوسط شامل بدنه، کلید (دژنکتور) و یا کنتاکتور فشار متوسط، رله، باسبار، ترانسفورماتور ولتاژ و جریان، لوازم اندازه گیری و تجهیزات کنترلی می باشد.

انواع تابلو برق براساس محل نصب :

از نظر محل نصب تابلو برق به دو دسته تقسیم می‌شود:

دسته اول تابلوهایی هستند که در فضای بسته نصب می‌شوند. در این حالت میانگین دمای مناسب برای نصب تابلو برق 5- تا 35+ درجه می باشد.

دسته دوم تابلوهایی هستند که در فضای باز نصب می شوند و به تابلوهای بارانی معروف هستند. در این حالت میانگین دمای مناسب محیط برای نصب تابلو برق 50- تا 40+ درجه می باشد.

از این رو برای ایجاد محدوده دمایی مناسب در داخل تابلو برق داشتن سیستم تهویه مناسب ضروری است.  در ادامه اجزا مختلف سیستم تهویه در تابلوبرق را به شما معرفی میکنیم.

اجزا سیستم تهویه تابلو برق

سیستم تهویه تابلو برق تشکیل شده از :

• دریچه‌ها
• فیلتر
• فن
• هیتر
• ترموستات
• هیدروستات

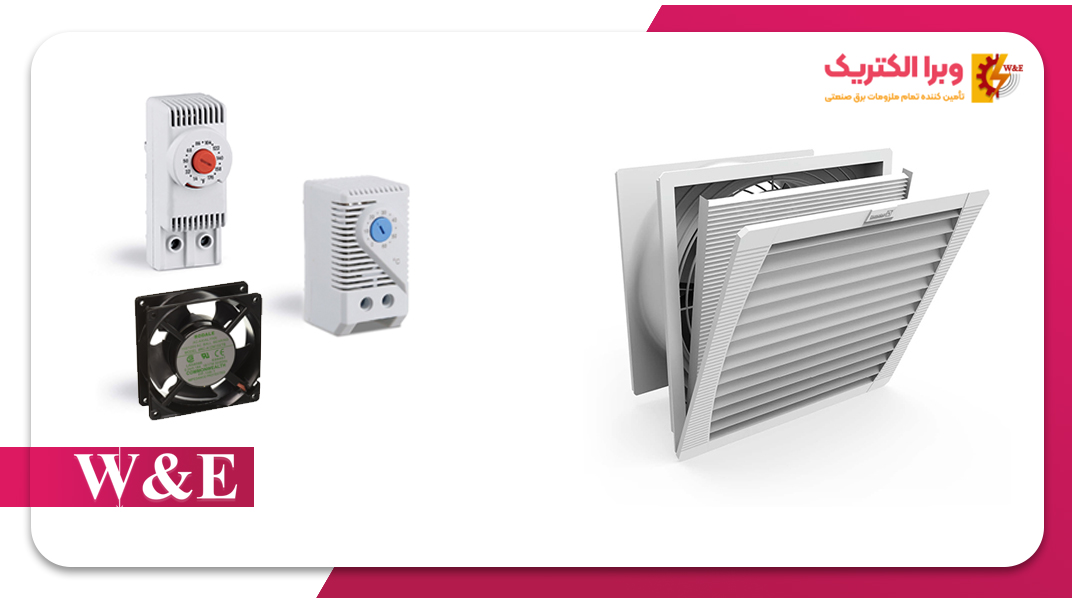

دریچه‌های کرکره‌ای و فیلتر در بالا و پایین دیواره‌ها یا روی درب تابلو نصب شده و موجب تهویه طبیعی و جریان هوای داخل تابلو برق می شوند. اما اگر تهویه طبیعی داخل تابلو برق به درستی انجام نشود، کاربران باید از فن و هیتر برای ایجاد تهویه مناسب استفاده کنند.
