وایرشو یکی از انواع سرسیم است که در اتصال سریع و ایمن رشته های سیم و کابل کاربرد ویژه ای دارد. سرسیم وایرشو به انواع مختلف وایرشو تک و وایرشو دوبل تقسیم می شود که معمولا به صورت روکش دار می باشند.

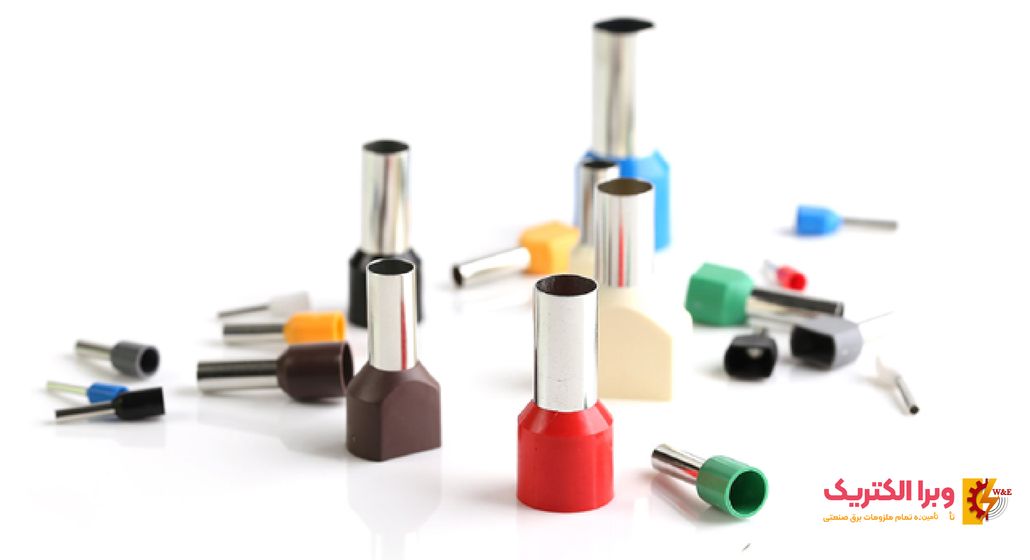

سرسیم وایرشو
در صنعت برق قطعات زیادی وجود دارد که به منظور ایجاد ایمنی بیشتر از آن ها استفاده می شود. وایرشو (End Sealing Terminal) یکی از این قطعات است که در اتصال سریع و ایمن رشته های سیم و کابل کاربرد ویژه ای دارد. سرسیم وایرشو که با نام های سریم لوله ای، سرسیم میله ای و سرسیم استوانه ای نیز در بازار شناخته می شود، جایگزین مناسبی برای چسب برق می باشد. این دسته از اتصالات سیم با جلوگیری از پخش شدن و آسیب دیدن رشته های سیم افشان، آن ها را یکپارچه کردن و خطر برق گرفتگی و در نهایت آتش سوزی را تا حد بالایی کاهش می دهند.
وایرشو W&E یکی از انواع سرسیم است که توسط مجموعه وبرا الکتریک تولید و در بازار لاله زار توزیع می شود. این سرسیم ها علاوه بر کیفیت مناسب و بالایی که دارند با قیمت مناسبی نیز در اختیار کاربران قرار می گیرند.
مطالعه بیشتر : سرسیم چیست ؟ لیست قیمت انواع سرسیم W&E
کاربرد وایرشو
به طور کلی می توان گفت هر جایی که از سیم استفاده شده باشد، میتوان ردی از انواع مختلف وایرشو پیدا کرد. عمدتا این سرسیم ها در تابلوهای برق، سیم کشی خودرو و وسایل نقلیه، ساختمان های مسکونی، کامپیوترها و به طور کلی موارد الکتریکی و الکترونیکی کاربرد دارند.
روش استفاده از سرسیم وایرشو
وایرشو از یک قسمت هادی لوله ای مانند ساخته شده است که در قسمت فوقانی سرسیم قرار گرفته است و هم چنین از یک بدنه عایق از جنس پلاستیک که در قسمت انتهایی سرسیم قرار گرفته است.
جنس قسمت هادی وایرشو W&E از مس با خلوص 99/95 % می باشد که روی آن توسط قلع آبکاری شده است. این روکش قلع از اکسیده شدن مس در مجاورت با هوا و رطوبت جلوگیری می کند. قسمت پلاستیکی این محصول نیز ازPVC می باشد که خاصیت ضد اشتعال در مقابل گرمای زیاد را نیز دارد.
برای اتصال سیم و کابل ها به یکدگیر و یا به سایر تجهیزات الکتریکی توسط وایرشو، ابتدا باید مقداری از روپوش عایق سیم را جدا کرده تا به اصطلاح سیم لخت شود. سپس قسمت عایق سرسیم لوله ای را روی قسمت عایق سیم و قسمت هادی روی قسمت لخت سیم متصل می شود. در نهایت این سرسیم با ابزار مخصوص پرس می شود تا اتصال مطمئن بین وایرشو و سیم برقرار شود.

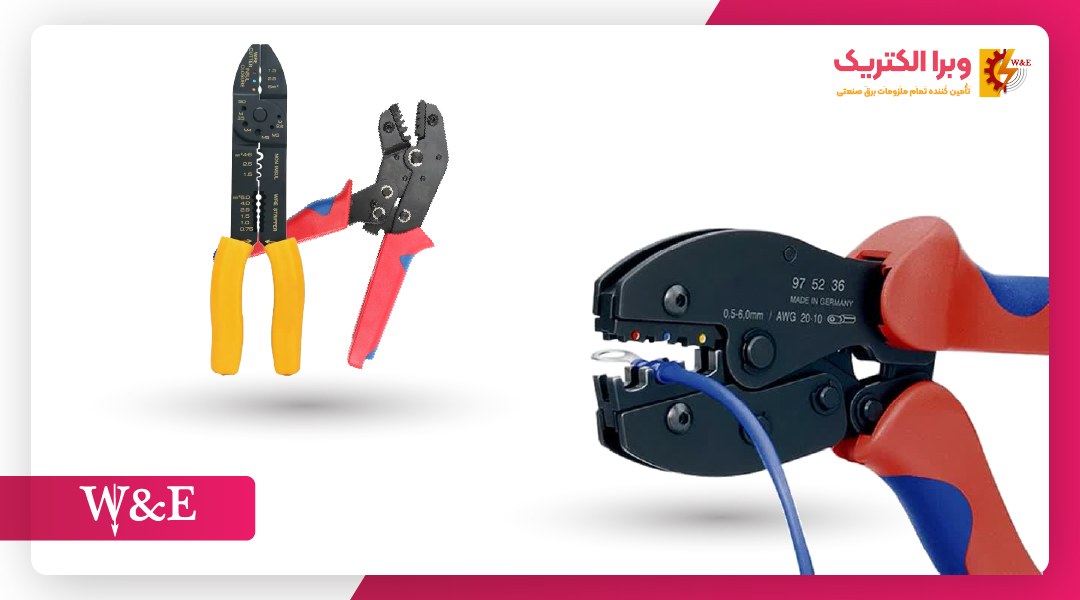

ابزار پرس کابل
ابزار پرس کابل ابزاری است که به کمک آن می توان اتصال دهنده های خاص مانند انواع سرسیم از جمله وایرشوها را بدون نیاز به لحیم کاری به کابل ها متصل کرد.
این ابزار برای کار بر روی کابل های با قطر کوچک یا بزرگ ساخته شده است و به انواع مختلف دستی، هیدرولیک ، پنوماتیک و برقی تقسیم بندی می شود که از بین آن ها، ابزارهای دستی محبوبیت بیشتری دارند. بعضی از این ابزارهای پرس به صورت تلفیقی توانایی پرس کردن کابل به سرسیم و وایرشو و کابلشوها را دارد که از لحاظ اقتصادی به صرفه تر هستند.
انواع وایرشو W&E
وایرشوها به انواع مختلف وایرشو تک و وایرشو دوبل تقسیم می شوند که معمولا به صورت روکش دار می باشند. ولی در بعضی از موارد خاص از نوع بدون روکش آن نیز استفاده می شود که خیلی مرسوم نمی باشد.

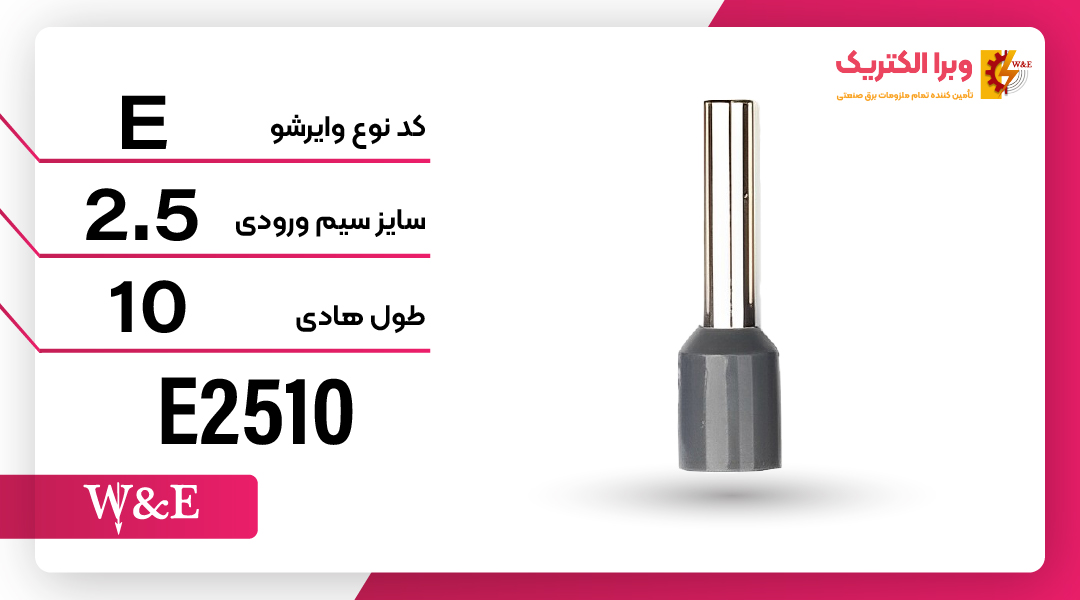

وایرشو تکی روکش دار (E)
وایرشو تکی روکش دار دارای ورودی یک سیم و یک عایق قیفی شکل می باشد تا سیم به آسانی در آن قرار گیرد. برای نصب وایرشو تکی، باید یک سیم را وارد وایرشو کرده و با ابزار مناسب پرس کرد تا اتصال بین سیم و وایرشو برقرار شود. بیشترین کاربرد وایرشو تکی روکشدار در زیر ترمینال ها و داخل کلید پریز می باشد.
طول هادی مختلف برای هر سایز وایرشو W&E برای انطباق با انواع ترمینال ها موجود می باشد. جنس و رنگ روکش وایرشوهای تکی روکش دار نیز مطابق با استاندارد DIN آلمان تعیین می شود.
برای مشاهده قیمت وایرشو تک روکشدار W&E کلیک کنید

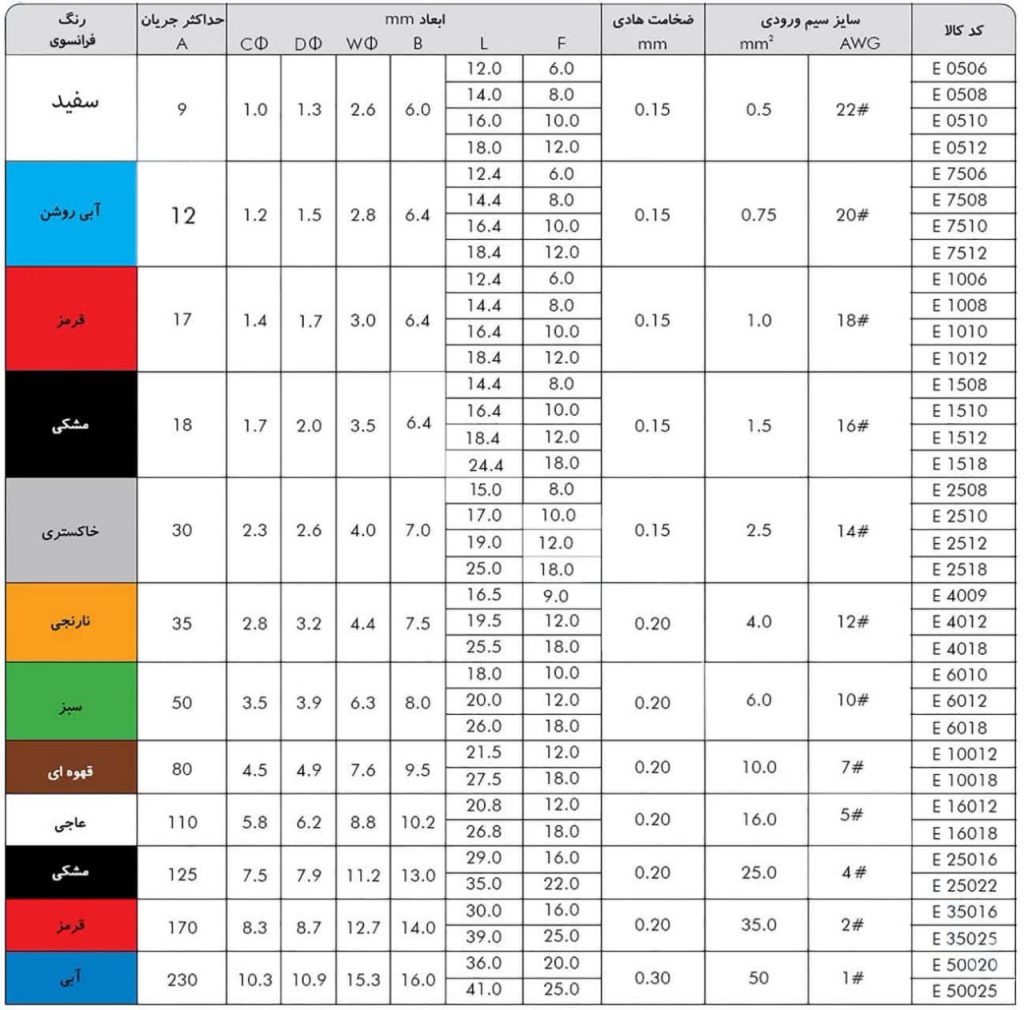

جدول رنگ بندی وایرشو تک روکشدار به صورت زیر است:
شیوه کد گذاری وایرشو تک روکش دار به صورت زیر است:

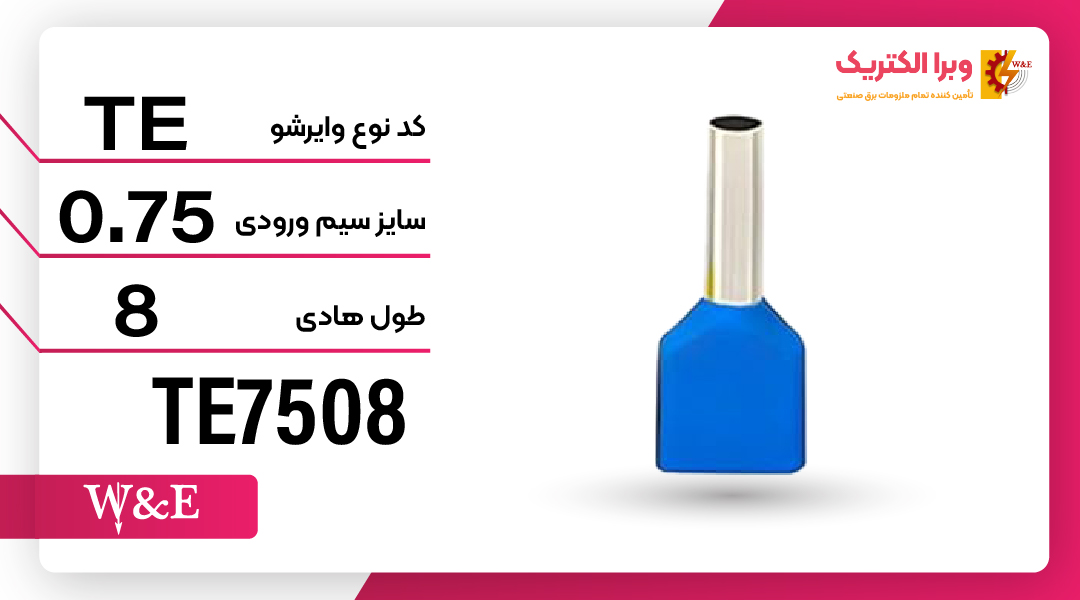

وایرشو دوبل روکش دار (TE)
تمام ویژگی های وایرشو دوبل روکش دار مشابه وایرشو تکی روکش دار است . تنها تفاوت این نوع وایرشوها با نوع تکی آن این است که دارای ورودی دو سیم به صورت همزمان می باشد.
برای مشاهده قیمت وایرشو دوبل روکشدار W&E کلیک کنید

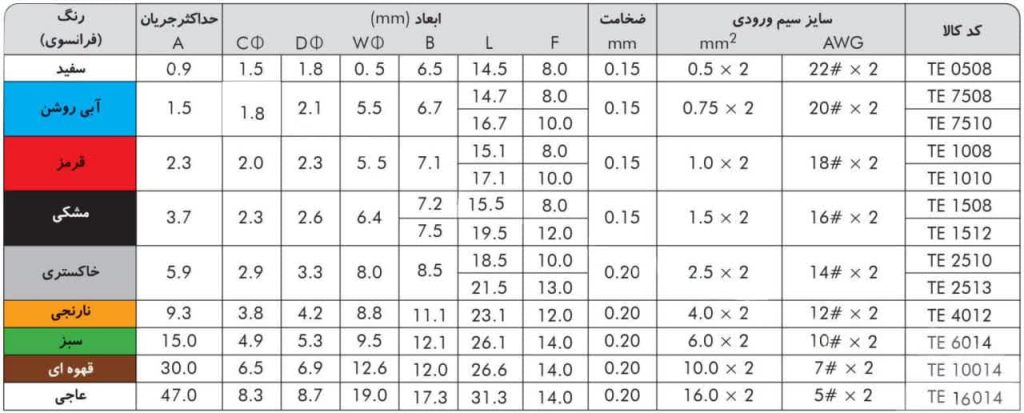

جدول رنگ بندی وایرشو دوبل روکشدار به صورت زیر است:
شیوه کد گذاری وایرشو دوبل روکشدار به صورت زیر است:
وایرشو بدون روکش
در این دسته از سرسیم وایرشو، قسمت پلاستیکی سرسیم وجود ندارد و تنها قسمت فلزی آن در اختیار کاربران قرار می گیرد. در این قسمت بخش هادی سیم قرار گرفته و پرس می شود.
وایرشو بدون روکش فقط به صورت تکی وجود دارد.
برای مشاهده قیمت وایرشو بدون روکش W&E کلیک کنید
تفاوت سرسیم و وایرشو
وایرشو برای اتصال و نگهداری قسمت هادی کابل و سیم به شینه یا تجهیزات و اتصالات دیگر کاربرد دارد تا علاوه بر زیبایی و مرتب کردن دسته های کابل و سیم، موجب جلوگیری از بروز خطرات افزایش ایمنی آن ها می شود.
اما از سرسیم برای قراردادن سیم های رشته ای زیر پیچ یا اتصالات موقت دیگر استفاده می شود.
قیمت و خرید وایرشو W&E
